GZSS_MOBY 海洋光學浮標
2021-01-25 中科啟航
產品概述

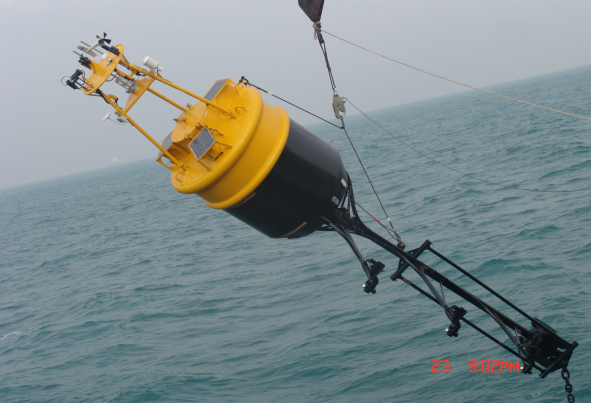

GZSS_MOBY海洋光學浮標（Marine Optics Buoy），是專用于連續觀測海面、海水表層、真光層乃至海底光學特性的定制化、長期無人值守實時在線的海上光學觀測平臺，在水色遙感現場輻射定標和數據真實性檢驗、海洋科學觀測、近海海洋環境監測和海洋軍事科學方面有著重要的應用價值。
GZSS_MOBY海洋光學浮標體設計，在滿足一般水文氣象水質浮標的耐海水腐蝕性、抗傾覆性、穩定性和隨波性等性能要求的基礎上，著重優化設計，使其滿足所集成的水下三層輻射傳感器光輻射測量的要求，充分降低了浮標海上姿態以及陰影對光輻射測量的影響，浮體隨波性差、傾角小、平臺陰影效應小。
浮體采用綠色環保、防腐、防撞擊的聚脲材料加工，浮標系統采用低功耗模塊化設計，具有全天候、連續、定點、無人值守、維護量少等特點，適用于長期布放于大洋、沿海、湖泊、水庫、河流等大洋及內陸水體，進行海洋光學、水色遙感、環境監測、水文監測、氣象監測、水質監測等多種領域應用，尤其適用于構建基于海洋光學的多學科交叉長期在線監測系統。
產品優勢
浮標體優化設計使其滿足所集成的水下三層輻射傳感器光輻射測量的要求，充分降低了浮標海上姿態以及陰影對光輻射測量的影響，浮體隨波性差、傾角小、平臺陰影效應小
既可進行專業海洋光學參數觀測，又可兼顧水文、氣象、水質等多學科交叉長期在線監測
水下光學傳感器必須具備防生物附著設備
專業的設計、生產、布放、維護團隊
響應速度快，全天24小時反饋
系統組成
GZSS_MOBY核心部件包括由浮標體、輻射傳感器、選配傳感器、數據采集及傳輸系統、數據管理與可視化平臺、供電系統、防護系統、報警系統組成，針對客戶不同應用需求，進行設計、生產、布放。
系統組成 | 說明 |
浮標體 | 永不沉沒標體設計的高強度聚脲浮體（直徑小于2米） 優化設計使其滿足所集成的水下三層輻射傳感器光輻射測量的要求，充分降低了浮標海上姿態以及陰影對光輻射測量的影響，浮體隨波性差、傾角小、平臺陰影效應小 |
輻射傳感器和選配傳感器 | 光學：輻射計（GZSS_WHR、TriOS RAMSES、Satlantic HyperOCR等系列輻照度、輻亮度傳感器）等 水質：水質系列分析儀（WetLabs 、SeaBird、YSI多參數系列水質儀）、 營養鹽（GreenEye、Satlantic、Systea營養鹽測量?jī)x）等 氣象：Gill系列、Lufft系列、Campbell系列等氣象站 水文：諾泰克 ADCP(威龍、闊龍、浪龍、蛟龍)、TRDI ADCP（瑞智、瑞江、瑞普、哨兵式等）、TRIAXYS波浪儀、SZF型波浪儀 其他設備：依據實際監測任務需求定制 |
數據采集及傳輸系統 | 自主研發的低功耗、高穩定性的數據采集器與無線通訊系統，多種通訊方式可選（CDMA/GPRS/WCDMA、銥星、北斗衛星、海事衛星） |
數據管理與可視化平臺 | 自主研發的水色海洋監測大數據管理與可視化平臺等，可根據客戶的需求定制 |
供電系統 | 蓄電池結合太陽能板，保證30天陰雨天氣系統正常運行 |
防護系統 | 獨立GPS定位系統、雷達反射器、智能警示錨燈、船舶自動識別系統（AIS系統） |
報警系統 | 多種報警方式（短信/郵箱） |
監測參數
說明 | |
在線監測參數 | ? 光學測量要素： ? 表觀光學量： ? 基于表面法的太陽入射輻照度、海面輻亮度、天空光輻亮度、離水輻亮度、遙感反射率等； ? 基于剖面法的水體輻照度、輻亮度、衰減系數、離水輻亮度、遙感反射率等； ? 基于SBA直測法的太陽入射輻照度、離水輻亮度、遙感反射率等； ? 固有光學量：水體吸收系數、衰減系數、透過率、后向散射等； ? 其他：有色可溶性有機物(CDOM) 、有效光合輻照(PAR)等 ； ? 水文測量參數：波高、波向、流速、流向等 ； ? 水質測量參數：常規參數（溫度、電導、鹽度 、壓力、葉綠素 、pH值）、營養鹽（硝酸鹽、亞硝酸鹽、磷酸鹽、氨氮、總磷、總氮）、氧化還原電位ORP、濁度、溶解氧、甲烷 、氫氣、二氧化碳CO2 等 ； ? 氣象測量要素：風速、風向、氣溫、氣壓、、雨量、濕度、能見度等； ? 其他可定制集成 |
案例展示

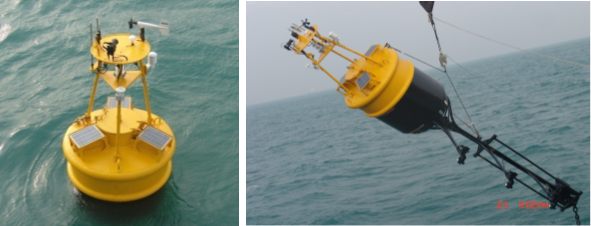

應用案例1：南海西沙水域海洋光學浮標在線監測

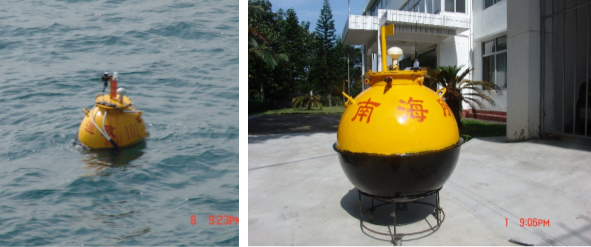

應用案例2：大亞灣核電站水域小型海洋光學浮標在線監測

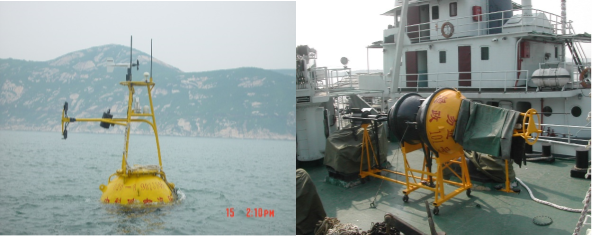

應用案例3：珠江口擔桿島水域海洋光學浮標在線監測

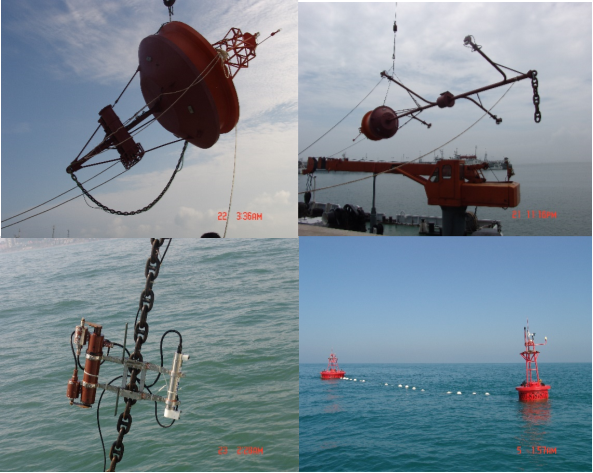

應用案例4：東海海洋光學浮標在線監測

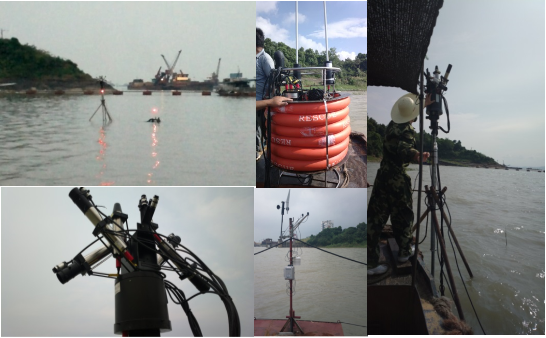

應用案例5：鄱陽湖湖泊光學固定站和水文水質小型浮標站在線監測

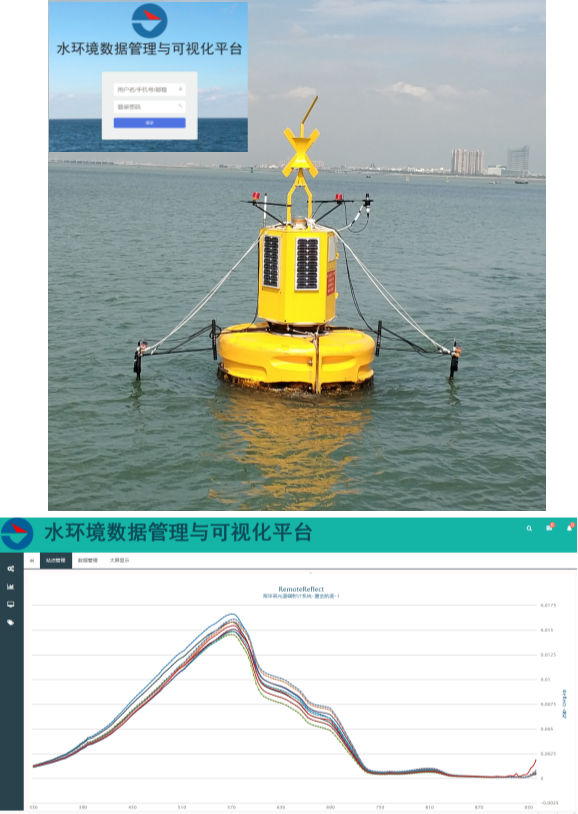

應用案例6：廈門灣水域，在已有的水質浮標上進行優化改裝，使用SBA直測法進行海洋光學參數長期觀測
